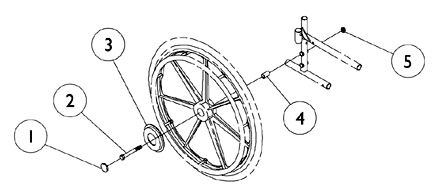

Wheels - Rear Wheel & Hardware
Item | Part/Kit | Part/Kit Description | Qty/Pkg | Qty/Asbly | MSRP | View Parts Notes | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 1016291 | Cap, Hub, Black | 1 | 1 |
$8.00 |
E |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 1085454 | Bolt, Hex Head Cap (7/16-20 x 5-1/8") | 1 | 1 |
$8.00 |
F |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 47203X029 | Screw, Hex Head (7/16-20 x 4-1/2") | 1 | 1 |
$10.00 |
G |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 56000X651 | Axle, Quick Release (7/16" x 5-7/16") | 1 | 1 |
$76.00 |
H |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3 | 1016289 | Washer, Caplugs (15/32" I.D. x 1-3/32" O.D.) | 1 | 1 |
$10.00 |
I |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 1022671 | Spacer (7/16 x 5/8 x 1/2") | 1 | 1 |
$10.00 |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 | 1045608 | Locknut (7/16-20) | 1 | 1 |
$10.00 |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1034109
|
NLA - Kit, Rear Wheel Hardware, Conventional | 1 | 1 |
$21.00 |
A ,B ,G ,K |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1085454 | Bolt, Hex Head Cap (7/16-20 x 5-1/8") | 1 | 1 |
$8.00 |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1045608 | Locknut (7/16-20) | 1 | 1 |
$10.00 |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1022671 | Spacer (7/16 x 5/8 x 1/2") | 1 | 1 |
$10.00 |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1034106
|
Kit, Rear Wheel Hardware | 1 | 1 |
$15.00 |
A ,C ,F |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1030936 | Plug, Valve Stem | 1 | 1 |
$8.00 |
A ,J |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
See Chart
Added to Cart
Create/add to WishlistCreate/add to WishlistSee chart-note
Chart Part Notes
|
Rear Wheel & Hardware | N/A | N/A | N/A |
Create/add to WishlistCreate/add to Wishlist |
Assembly Part Notes
Note Code | Definition |
---|---|
A | Not Shown |
B | Includes Items 2 and 4-5. |
C | Includes 2 each of Items 2 and 5. |
D | Used with U2222 Wheel Part #1044193 listed in Rear Wheel Chart. |
E | Used with U2222 Wheel Part #1080378 and All Other Wheel Types listed in Rear Wheel Chart. |
F | Used for Permanent Arms. |
G | Used for Removable Arms. |
H | Used on Tracer SX. |
I | NOT Used with U2222 Wheel Part #1044193 listed in Rear Wheel Chart. |
J | Used on All Wheels with Flat Free Inserts. |
K | Not Shown. Components contained in Kit Hardware 1034109 must be ordered separately. Order part #1085454, 1045608, 1022671. |
