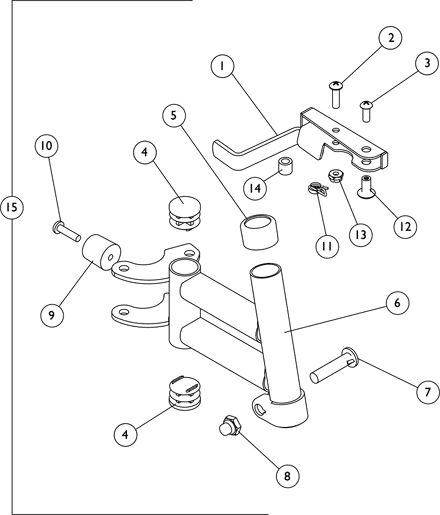

Front Riggings - Footrest Supports - SH93ES, SH93E
Item | Part/Kit | Part/Kit Description | Qty/Pkg | Qty/Asbly | MSRP | View Parts Notes | |||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 1124550 | NLA - Handle, Release, Chrome - Left | 1 | 1 | N/A | A |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
1 | 1124551 | Handle, Release, Black - Right | 1 | 1 |
$11.00 |
A |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
1 | 1124552 | Handle, Release, Black - Left | 1 | 1 |
$11.00 |
A |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
1087698 | NLA - Handle, Release, Chrome - Right | 1 | 1 | N/A | F |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||
1087699 | NLA - Handle, Release, Chrome - Left | 1 | 1 | N/A | F |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||
2 | 40163X008 | Screw, Phillips Pan Head (#10-32 x 11/16") | 1 | 1 |
$10.00 |
D |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
2 | 1025716 | Screw, Phillips Pan Head (#10-32 x 11/16") | 1 | 1 |
$8.00 |
E |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
3 | 40163X002 | Screw, Phillips Round Head (#10-32 x 1/2") | 1 | 1 |
$10.00 |
D |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
3 | 1026114 | Screw, Phillips Pan Head (#10-32 x 1/2") | 1 | 1 |
$8.00 |
E |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
4 | 1027095 | Plug Button, Black (7/8") | 1 | 2 |
$9.20 |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||
5 | 15680X012 | Collar, Anti-Rattle (7/8") | 1 | 1 |
$8.00 |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||
6 | 1007123 | NLA - Tube, Support, Footrest, Chrome - Right | 1 | 1 | N/A | G |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
6 | 1007124 | NLA - Tube, Support, Footrest, Chrome - Left | 1 | 1 | N/A |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||
6 | 1065180 | Tube, Support, Footrest, Black - Right | 1 | 1 |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||||
6 | 1065181 | Tube, Support, Footrest, Black - Left | 1 | 1 |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||||
6 | 8881065182 | Tube, Support, Footrest, Color - Right | 1 | 1 | B |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||
6 | 8881065183 | Tube, Support, Footrest, Color - Left | 1 | 1 | B |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||
7 | 11232X009 | Bolt, Lug (5/16-24 x 1-3/8") | 1 | 1 |
$10.00 |
D |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
7 | 1026030 | Bolt, Lug (5/16-24 x 1-3/8") | 1 | 1 |
$8.00 |
E |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
8 | 1107321 | Nut, Low Cap (5/16"-24) | 1 | 1 |
$10.00 |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||
8 | 7930330 | NLA - Locknut (5/16-24) | 25 | 1 | N/A |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||
9 | 1022874 | Bumper | 1 | 1 |
$8.00 |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||
10 | 1030979 | Screw, Phillips Pan Head Tap (#10-32 x 3/4") | 1 | 1 |
$10.00 |
Create/add to WishlistCreate/add to Wishlist |
|||||||||||||||||||||||||||||||||||||||||||||
11 | 1008935 | Spring, Release - Right | 1 | 1 |
$10.00 |
D |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
11 | 1008936 | Spring, Release - Left | 1 | 1 |
$10.00 |
D |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
11 | 1028707 | Spring, Release - Right | 1 | 1 |
$8.00 |
E |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
11 | 1028708 | Spring, Release - Left | 1 | 1 |
$8.00 |
E |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
12 | 67005X000 | Rivnut (#10-32) | 1 | 1 |
$10.00 |
D |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
12 | 1028846 | NLA - Rivnut (#10-32) | 1 | 1 | N/A | E |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
13 | 60279X003 | Locknut (#10-32) | 1 | 1 |
$8.00 |
D |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
13 | 1025735 | Locknut (#10-32) | 1 | 1 |
$3.00 |
E |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
14 | 47565X057 | Bushing (7/32 x 3/8 x 11/32") | 1 | 1 |
$8.00 |
D |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
14 | 1031884 | NLA - Bushing, Black or Color Chairs (9/32 x 3/8 x 11/32") | 1 | 1 | N/A | E |
Create/add to WishlistCreate/add to Wishlist |
||||||||||||||||||||||||||||||||||||||||||||
15 |
See Chart
Added to Cart
Create/add to WishlistCreate/add to WishlistSee chart-note
Chart Part Notes
|
Footrest Support Assembly - SH93ES / SH93E | N/A | N/A | N/A | C |
Create/add to WishlistCreate/add to Wishlist |
Assembly Part Notes
Note Code | Definition |
---|---|
A | Due to design change, release handles should be replaced in pairs for chairs manufactured before 10/1/00. |
B | Specify frame color when ordering, see category titled, "Frame Finishes and Upholstery Colors." |
C | Includes items 1 thru 15. |
D | For use on chrome chairs. |
E | For use on color chairs. |
F | Not shown. Order this item when ordering chair with Cyclical Drive only. |
G | Part #1007123 is no longer available individually. Order item 15 part #1124555 Foorest Support Assembly as a replacement. |
